IAA032

Ud

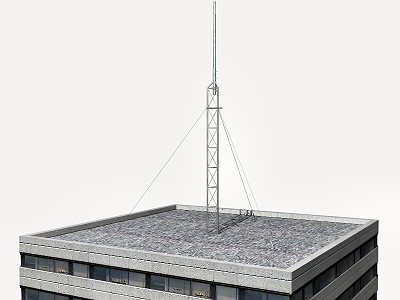

Torreta para fijación de antenas.

256,53€

Torreta para fijación de 1 antena, serie 180 "FRINGE", de 4,15 m de altura.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt40saf010jj

Ud

Mástil de antena de 1,65 m de alto, para unión por enchufe, modelo MT35G "FRINGE", fabricado con tubo de acero de 35 mm de diámetro y 1,5 mm de espesor, con tratamiento anticorrosión, incluso accesorios.

1,000

10,90

10,90

mt40saf030l

Ud

Tramo superior de 2,5 m de alto y sección triangular de 180 mm de lado, para unión por enchufe, serie 180, modelo TO4E "FRINGE", fabricado con tubo de acero de 20 mm de diámetro y celosía de acero de 7 mm de espesor, con tratamiento anticorrosión, para formación de torreta de sujeción de antena y accesorios.

1,000

97,90

97,90

mt40saf031m

Ud

Placa base rígida, cuadrada, para soldar o atornillar, serie 180, modelo TOBP "FRINGE", para fijación de tramo de sección triangular mediante unión por enchufe, incluso accesorios de fijación.

1,000

13,55

13,55

mt40saf040a

m

Cable de acero de 2 mm de diámetro, para grupo de vientos de sujeción de torreta, incluso placa base, herrajes y tensores.

9,000

1,11

9,99

Subtotal materiales:

132,34

2

Mano de obra

mo001

h

Oficial 1ª instalador de telecomunicaciones.

3,513

17,82

62,60

mo056

h

Ayudante instalador de telecomunicaciones.

3,513

16,10

56,56

Subtotal mano de obra:

119,16

3

Costes directos complementarios

%

Costes directos complementarios

2,000

251,50

5,03

Coste de mantenimiento decenal: 102,61€ en los primeros 10 años.

Costes directos (1+2+3):

256,53

UNIDAD DE OBRA IAA032: TORRETA PARA FIJACIÓN DE ANTENAS.

CARACTERÍSTICAS TÉCNICAS

Suministro e instalación de torreta para fijación de 1 antena, serie 180 "FRINGE", de 4,15 m de altura. Incluso anclajes y cuantos accesorios sean necesarios para su correcta instalación.

NORMATIVA DE APLICACIÓN

Instalación: Reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de las edificaciones.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo. Montaje.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,456

0,217

17 04 11

Cables distintos de los especificados en el código 17 04 10.

0,004

0,003

Residuos generados:

0,460

0,220

15 01 01

Envases de papel y cartón.

0,621

0,828

17 02 03

Plástico.

0,080

0,133

Envases:

0,701

0,961

Total residuos:

1,161

1,181
